Z čeho je skutečně dřevostavba
aneb Konstrukce dřevostaveb

Schéma obvodové stěny
s izolační předstěnou

1. Fermacell - sádrovláknitá deska 15 mm
2. Hranol 60x40 mm, 40 mm skelná izolace (ISOVER PIANO)
3. Folie parozábrana
4. Hranol 60x120 mm, 120 mm minerální izolace (ISOVER Akustik TP3)
5. Fermacell - sádrovláknitá deska 15 mm
6. 150 mm fasádní polystyren grafitový (šedý)
7. 7 mm malta, síťovina, omítka

• Tloušťka celkem 347 mm
• Součinitel prostupu tepla U = 0,120 W/m².K

Schéma difúzně otevřené
obvodové stěny

1. Fermacell - sádrovláknitá deska 15 mm
2. Montážní předstěna s tepelnou izolací z minerální vlny (ISOVER Domo) 40 mm
3. Fermacell Vapor - sádrovláknitá deska s parobrzdou 13 mm
4. Nosný rám s tepelnou izolací z minerální vlny (ISOVER Akustik TP3) 120 mm
5. Fermacell - sádrovláknitá deska 15 mm
6. Tepelná izolace z minerálné vlny ROCKWOOL FrontRock MAX E 2 x 80 mm
7. Difúzně otevřený fasádní systém 7 mm

• Tloušťka celkem 370 mm
• Součinitel prostupu tepla U = 0,131 W/m².K

Schéma stěny
s dřevěným obkladem

1. Fermacell - sádrovláknitá deska 15 mm
2. Dřevěný rošt, tepelná izolace 40 mm
3. Parozábrana
4. Nosný rám s tepelnou izolací z minerální vlny (ISOVER Akustik TP3) 120 mm
5. Fermacell - sádrovláknitá deska 15 mm
6. Dřevěný rošt, tepelná izolace 60 mm
7. Difúzní fólie
8. Dřevěný rošt, provětrávaná mezera
9. Vnější dřevěné obložení

• Součinitel prostupu tepla U = 0,21 W/m².K

Schéma podlahové konstrukce

1. Železobetonová deska
2. PE fólie
3. Podlahový polystyren 2 x 50 mm
4. Betonová podlaha
5. Podlahová krytina

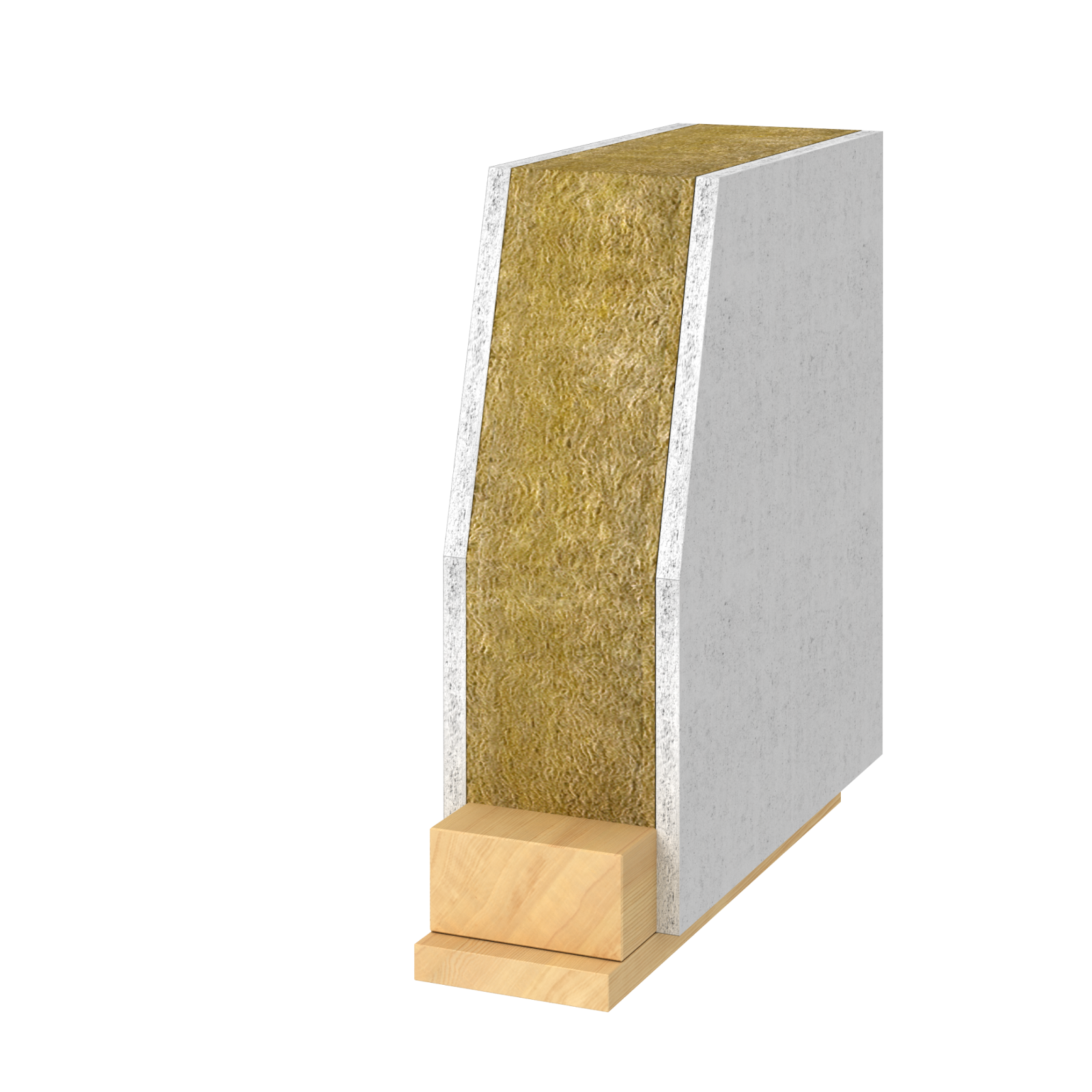

Schéma vnitřní nosné stěny

1. Fermacell - sádrovláknitá deska 15 mm
2. Dřevěný rám (vyplněn tepelnou izolací) 120 mm
3. Fermacell - sádrovláknitá deska 15 mm

• Tloušťka celkem 150 mm

Schéma vnitřní dělící příčky

1. Fermacell - sádrovláknitá deska 15 mm
2. Dřevěný rám (vyplněn tepelnou izolací) 60 mm
3. Fermacell - sádrovláknitá deska 15 mm

• Tloušťka celkem 90 mm

Schéma stropu
pro bungalov

1. Foukaná minerální izolace 280 mm
2. Vazníky
3. Konstrukce zavěšeného stropu
4. Parozábrana
5. SDK deska 12,5 mm

• Tloušťka celkem 332 mm
• Součinitel prostupu tepla U = 0,140 W/m².K

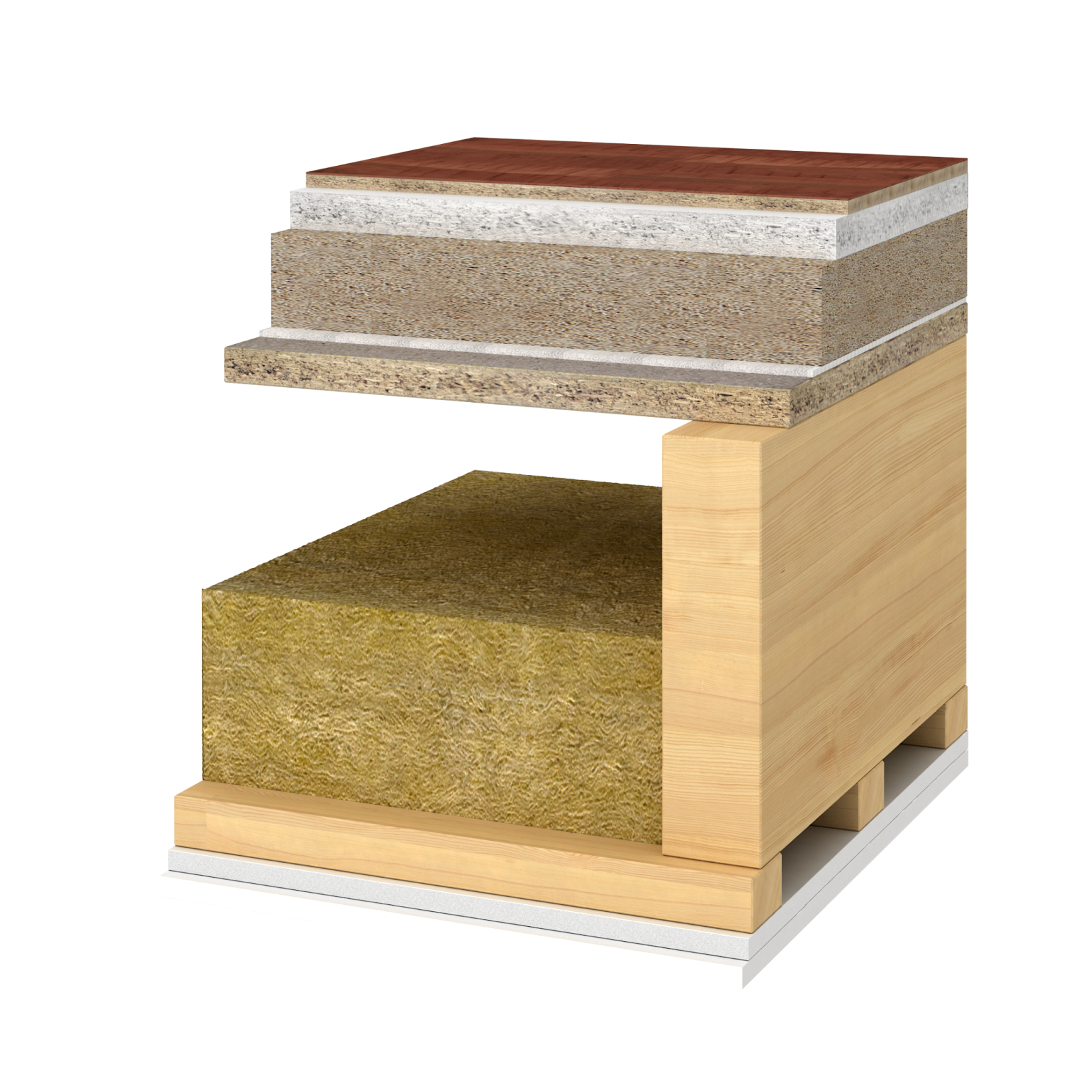

Schéma stropu nad přízemím
u patrových domů

1. Podlahová krytina 10 mm
2. Fermacell - podlahový dílec 25 mm
3. Dřevovláknitá deska měkká 3x 15 mm
4. Fermacell 15mm
5. Dřevotříska 22 mm
6. Stropní nosník 60x240 mm; vzduchová mezera 120 mm; tepelná izolace 120 mm
7. Rošt z latí 30 mm
8. Sádrokarton 2x 12,5 mm

• Tloušťka celkem 412 mm

Schéma stropu nad podkrovím
u patrových domů

1. Tepelná izolace 100 mm
2. Dřevotříska 22 mm
3. Stropní nosník 60x180 mm (vyplněn tepelnou izolací 180 mm)
4. Parozábrana
5. Rošt z latí 30 mm
6. Sádrokarton 15 mm

• Tloušťka celkem 347 mm
• Součinitel prostupu tepla U = 0,14 W/m².K

Schéma střešní konstrukce

1. Střešní krytina
2. Střešní latě 33 mm
3. Kontralatě 33 mm
4. Difusní folie (kontaktní)
5. Nadkrokevní izolace 80 mm
6. Dřevovláknitá deska DHF 15mm
7. Krokev 60x240 mm
8. Parobrzda
9. Laťování 30x60 mm (vyplněno tepelnou izolací 30mm)
10. Sádrovláknitá deska Fermacell 15mm

• Tloušťka celkem 446 mm
• Součinitel prostupu tepla U = 0,100 W/m².K
